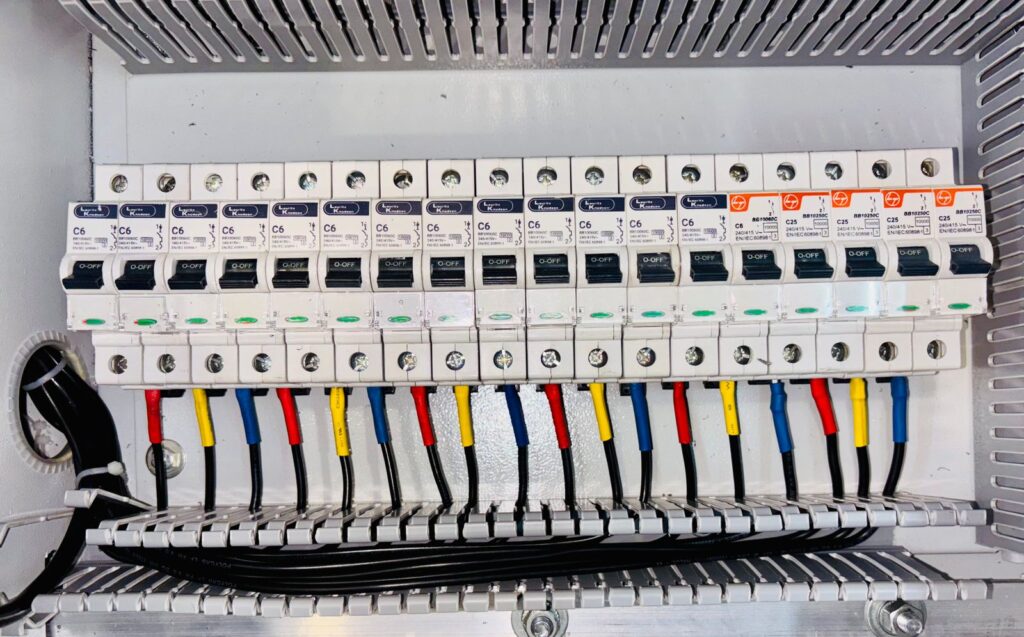

Ouvrez le capot de votre tableau, et vous y trouverez peut-être un Wago orange perdu entre deux disjoncteurs, posé là par un électricien pressé ou par un ancien propriétaire. Bonne question, un Wago dans un tableau électrique, c’est propre, ou c’est le début des ennuis ?
Mon premier tableau ressemblait à un plat de spaghettis, avec des dominos qui pendaient dans le vide. Depuis, je regarde ces montages d’un autre œil.
La réponse rapide
Oui, c’est autorisé, à condition que la borne soit certifiée (norme produit EN 60998), adaptée à la section du fil et à l’intensité du circuit, et qu’elle reste accessible pour un contrôle. Un seul conducteur par logement, et de préférence une borne clipsée sur le rail DIN, pas un montage qui flotte dans le tableau.
Wago dans un tableau électrique : est-ce autorisé ?
Oui, sous conditions. Un Wago est une borne de connexion certifiée au même titre qu’un domino. La norme NF C 15-100 demande que toute connexion reste accessible pour l’inspection, les essais et l’entretien, et que la borne convienne à la section du fil et au calibre du circuit.
Ce qui pose problème, ce n’est pas la borne elle-même. C’est le montage en vrac, la borne trop petite pour le circuit, ou l’habillage qui la rend inaccessible. Un tableau se lit comme un plan, et chaque connexion doit se retrouver sans démonter quoi que ce soit.
Les conditions à respecter, une par une
- Accessible, sans placo, de meuble ou de goulotte fixe qui bloque l’accès à la borne
- Adaptée à la section du fil et au calibre du disjoncteur en amont
- Un seul conducteur par logement, jamais deux fils dans la même entrée
- Certifiée EN 60998, une vraie borne de marque, pas un lot sans nom
- Fixée, idéalement clipsée sur le rail DIN plutôt que flottante
Le rail DIN n’est pas obligatoire, mais c’est ce qui sépare un tableau propre d’un tableau bricolé. Des supports dédiés (les références 221-500 et 2273-500 chez Wago) permettent de clipser les bornes comme des disjoncteurs, pour quelques euros la pièce.

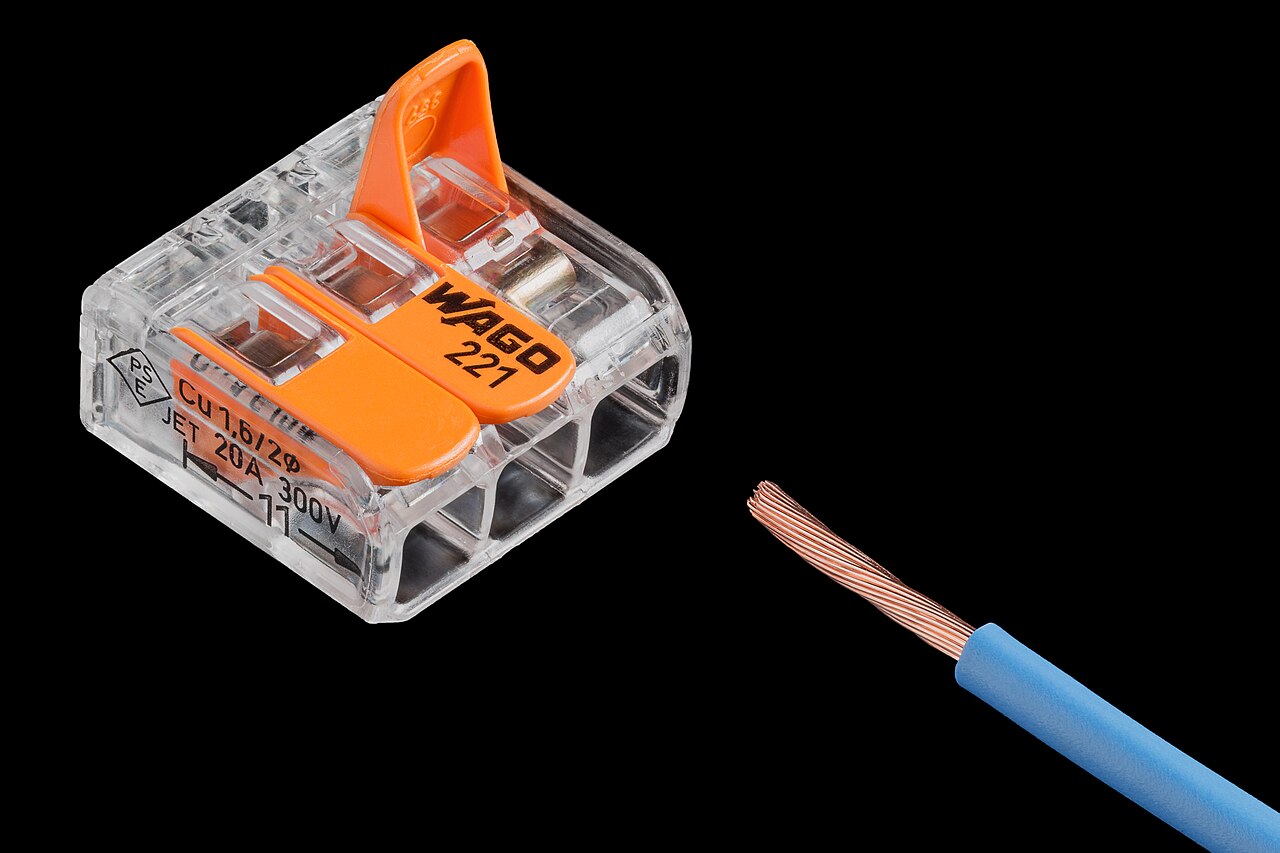

Photo : Lucasbosch, CC BY-SA 4.0, via Wikimedia Commons.
Quel Wago pour quel circuit ?
Le bon modèle dépend de la section du fil, puis de l’intensité. Une borne qui accepte votre câble mais pas votre calibre chauffe, et c’est là que les Wago passent pour dangereux alors que le problème vient du choix.
| Circuit (disjoncteur) | Section du fil | Wago qui convient |
|---|---|---|
| Éclairage ou prises 16 A | 1,5 mm² | Série 221 (4 mm², 32 A), ou 2273 (24 A) |
| Prises ou circuit 20 A | 2,5 mm² | Série 221 ou 2273 (jusqu’à 2,5 mm²) |
| Cuisson ou circuit 32 A | 6 mm² | 221 en 6 mm² (jusqu’à 41 A) |
| Commande, volets, luminaires | 0,5 à 2,5 mm² | 224 (16 A) ou 221 |
Les 221 acceptent tous les types de conducteurs, rigides comme souples, et se rouvrent sans détruire la connexion. Les modèles à insertion directe comme le 2273 vont plus vite, mais ils se réutilisent moins bien : en cas de modification, on recoupe le fil.
Pour le calibre en amont, la logique est la même que pour le disjoncteur d’un chauffe-eau : la section du câble décide du calibre, jamais l’inverse.
Wago ou bornier de répartition : ne pas confondre
Un Wago relie ponctuellement deux ou trois fils. Un bornier ou un peigne d’alimentation répartit durablement la phase ou le neutre vers plusieurs disjoncteurs. Remplacer ce peigne par des Wago, c’est le montage à éviter, car ces bornes n’ont pas été conçues pour porter la totalité du courant d’un tableau.
Pour regrouper des fils de terre, une barrette de terre dédiée reste plus propre qu’un Wago perdu dans le tableau.
Ce qu’on ne fait pas dans un tableau
- Deux fils dans la même entrée d’une borne
- Un Wago 4 mm² sur un circuit de 32 A en 6 mm²
- Des bornes qui pendent, sans fixation
- Toucher au câblage en amont du disjoncteur de branchement
Sécurité avant d’ouvrir le tableau
Coupez le disjoncteur général, puis vérifiez l’absence de tension avec un testeur avant de toucher quoi que ce soit. Même coupé, le câblage en amont du disjoncteur de branchement reste sous tension : c’est le domaine du gestionnaire de réseau, on n’y touche pas. Pour un tableau neuf, une modification de circuit ou un doute sur la section d’un câble, faites appel à un électricien.
Bien poser un Wago dans un tableau
- Coupez le courant, puis vérifiez l’absence de tension.
- Dénudez le fil d’environ 10 mm, selon le repère de la borne.
- Ouvrez le levier, insérez le conducteur à fond, refermez.
- Tirez doucement sur le fil pour contrôler la tenue.
- Clipsez la borne sur son support rail DIN et repérez le circuit.
Un fil bien enfoncé ne bouge pas quand on tire dessus. Un fil mal enfoncé chauffe par mauvais contact, et c’est ce défaut discret qui abîme les tableaux, bien plus que le Wago lui-même.
Wago ou domino à vis, lequel choisir dans un tableau ?
Les deux sont autorisés, mais ils ne vieillissent pas pareil. Un domino à vis peut se desserrer avec le temps, sous l’effet des dilatations et des vibrations, et un mauvais contact finit par chauffer. Dans un Wago, c’est un ressort qui maintient la pression en permanence.
Un domino bien serré et bien dimensionné reste un montage correct. Le vrai critère, c’est la connexion visible, accessible et adaptée, peu importe la marque de la borne.
Vous en avez trouvé dans votre tableau : le contrôle en 5 minutes
Disjoncteur général coupé et absence de tension vérifiée, regardez chaque borne. Un boîtier jauni, déformé ou fondu, une odeur de brûlé ou un disjoncteur qui saute sans raison signalent un mauvais contact ou une borne sous-dimensionnée.
- Boîtier transparent intact, sans trace de chaleur
- Fils bien enfoncés, sans cuivre apparent
- Une seule entrée par fil
- Circuit identifié et borne accessible sans rien démonter
Si un seul point cloche, ne rebranchez pas avant d’avoir fait vérifier l’installation. Une borne qui a chauffé une fois recommencera.
Wago dans un tableau : le bilan
Un Wago dans un tableau électrique est autorisé quand il est bien choisi, accessible et fixé. Sur un tableau neuf, le câblage direct sur les disjoncteurs avec des répartiteurs reste la bonne façon de faire. Le Wago sert surtout au dépannage ou à prolonger un fil trop court, proprement.
Questions fréquentes
Faut-il un support rail DIN pour un Wago ?
Non, ce n’est pas obligatoire, mais c’est recommandé. Le support évite la borne qui flotte, aide à l’identification des circuits et donne un tableau plus lisible pour le prochain intervenant.
Un Wago peut-il chauffer ?
Oui, si la borne est sous-dimensionnée pour l’intensité, si le fil est mal enfoncé ou si le conducteur est mal dénudé. Un Wago correctement choisi et posé n’a aucune raison de chauffer.
Peut-on mélanger fil rigide et fil souple dans un Wago ?
Oui, les bornes de la série 221 acceptent les deux, même dans une seule borne. Vérifiez seulement que la section reste dans la plage indiquée sur le boîtier.
Le Consuel accepte-t-il les Wago ?
Aucune règle ne les interdit, mais un câblage désordonné ou des connexions inaccessibles peuvent être mal vus lors d’un contrôle. Dans le doute, demandez à l’électricien qui établit l’attestation.
Quelle est la différence entre un Wago 221 et un 2273 ?
Le 221 prend jusqu’à 4 mm² (32 A) ou 6 mm² en version 221-6xx, et se rouvre. Le 2273 à insertion directe, plus compact, se limite à 2,5 mm² et 24 A, et se réutilise moins bien.
